微調控制器：控制器的作用是調節放大器的參數，使得最終輸出聲音符合每位弱聽人士的放大需求?？刂破骺梢允菣C械的電位器(用螺絲刀調節)，也可以是寄存器(通過電腦調節參數)。微調是選配過程中最重要的部分。

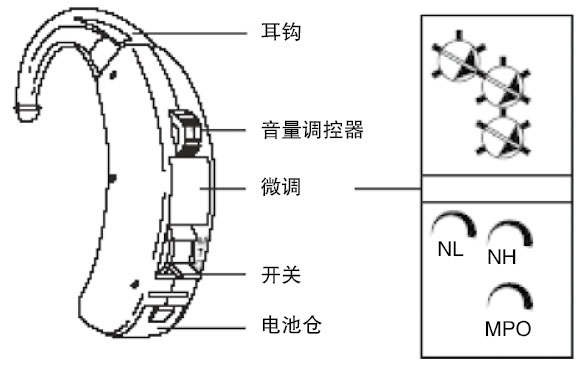

圖1 耳背式助聽器內部結構圖
1. 開關
傳統的耳背式和盒式助聽器一般采用“O-T-M”開關，定制機的開關常常與音量控制或程序切換按鈕合為一體。耳背式助聽器的“O-T-M”開關非常容易受潮氣影響而致使整機故障，因此新型的設計采用程序切換按鈕或電池門作開關。

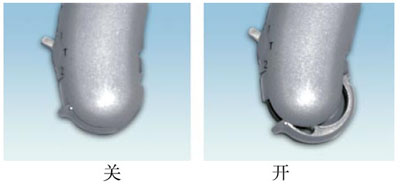

圖2 電池門
2. 音量調控(VC)
音量調控(VC)用于讓用戶自己調節音量。有些數字助聽器的音量調節范圍是可以通過軟件設置的，驗配師可以為用戶設置適合的調節范圍。

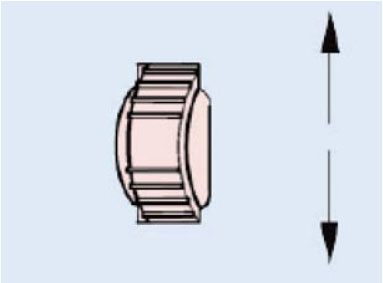

圖3 音量調控器
3. 微調
微調電位器用于調節助聽器的輸出信號，一般由驗配師根據用戶的聽力損失設置。微調有很多種類，最常見的是頻響調節器，助聽器的頻率特性由濾波器決定，濾波特性與電阻和電容相關，為了改變助聽器的頻響，采用一個小的可變電位器來調節。
1)NH—低頻調控：通過衰減一部分低頻成分而達到提高高頻的作用，其主要效果為低頻噪音的下降。

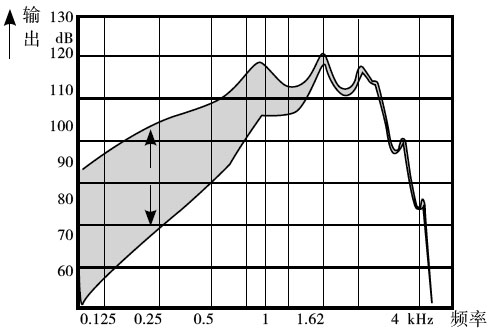

圖4 NH微調的作用
2)NL—高頻調控:通過衰減一部分高頻成分而達到提高低頻的作用，其主要效果為言語清晰度的提高和聲反饋的消除。

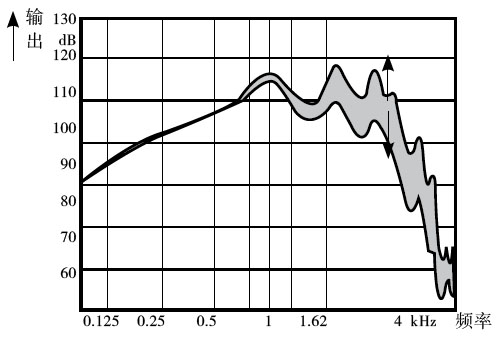

圖5 NL微調的作用

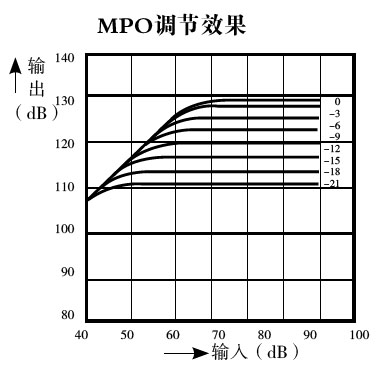

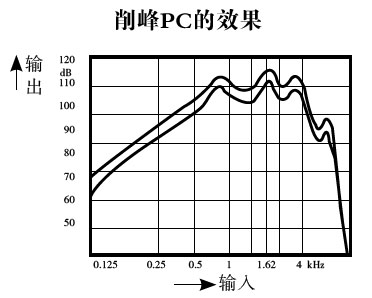

3)MPO—最大輸出限制：為了防止聲輸出過高超過弱聽人士的不適閾，大多數助聽器都有最大聲輸出限幅裝置，如削峰PC、自動增益控制AGC電路等。削峰電路就是把信號中超過某一限度的峰值部分削去，但削峰后輸出有失真，且信噪比小;AGC電路是較先進的限幅控制電路，它把大于不舒適閾的輸出聲壓縮后再輸出，因此不會帶來失真，但是壓縮需要起效時間，對于特別敏感的弱聽人士，有時采用削峰更安全。

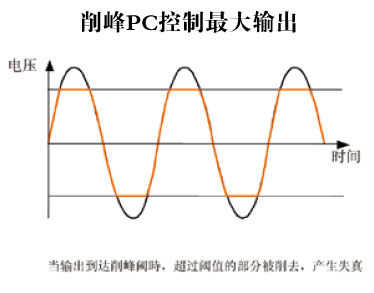

圖6 削峰后帶來失真

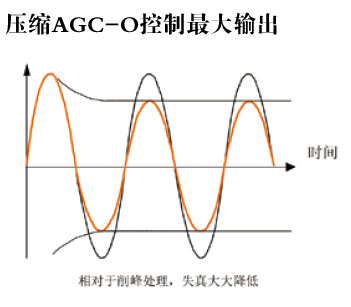

圖7 壓縮保留了原信號的形態
4)CK—壓縮拐點/CR——壓縮比：是壓縮線路獨有的微調。自動增益壓縮控制(AGC)是一種反饋裝置，能自動降低助聽器的增益而不引起失真，從而限制助聽器輸出。一旦自動增益壓縮控制起作用，在輸入和輸出之間就會建立起新的線性關系。壓縮拐點是壓縮起效所需要的最小輸入聲壓級，拐點設置得越高，助聽器就越接近線性放大;壓縮比為壓縮啟動后，輸入變化量與輸出變化量之比，壓縮比的絕對值越大，表明增益越小，當壓縮比等于1：1時表示線性放大。

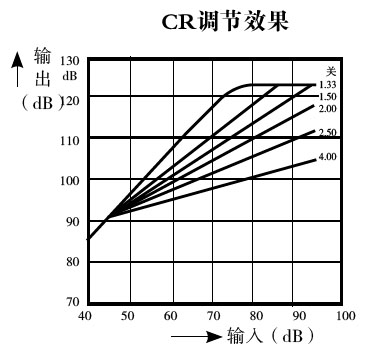

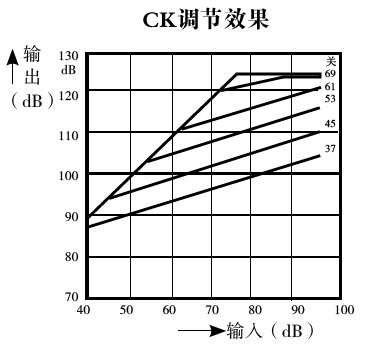

圖8 拐點和壓縮比控制
5)增益控制(GC)和音量調控(VC)用于調節全頻段的主聲增益，佩戴者感覺到的是整體響度的大小變化，通常VC的調節范圍小于GC。

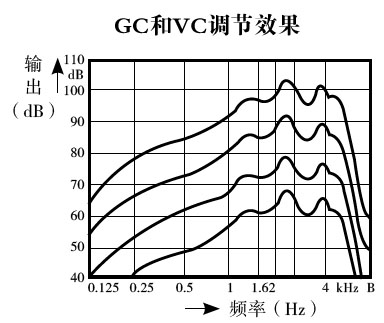

圖9 增益控制
